小米NAS防尘方案

方案特色

一、市面上NAS的防尘方案是在进风口安装防尘网或活性炭滤棉，实测只要一个星期滤网和NAS主板会出现肉眼可见的浮灰，并且滤网会减少NAS内部进风量，进而提高主板的温度和风扇转速。

我制作的这套方案已经在绿联和威联通NAS上落地，经过半年测试，整个防尘罩和NAS内部没有可见灰尘，内部通风效率良好，所以在小米NAS上市后，立刻根据该款NAS的外部尺寸做了相应的优化。

二、为了便于快速拆装，NAS机箱的前后挡板使用嵌入式磁吸方案。

三、提供STEP可编辑文件。

方案介绍

整套防尘方案有两个主要模块：带有空气净化器的进风端和包裹NAS的机箱。进风端将干净的空气注入NAS机箱，确保NAS吸入的空气基本无尘（PM2.5小于1），同时流动的空气与NAS外壳接触，可以降低NAS内部温度。

实物和电子图展示

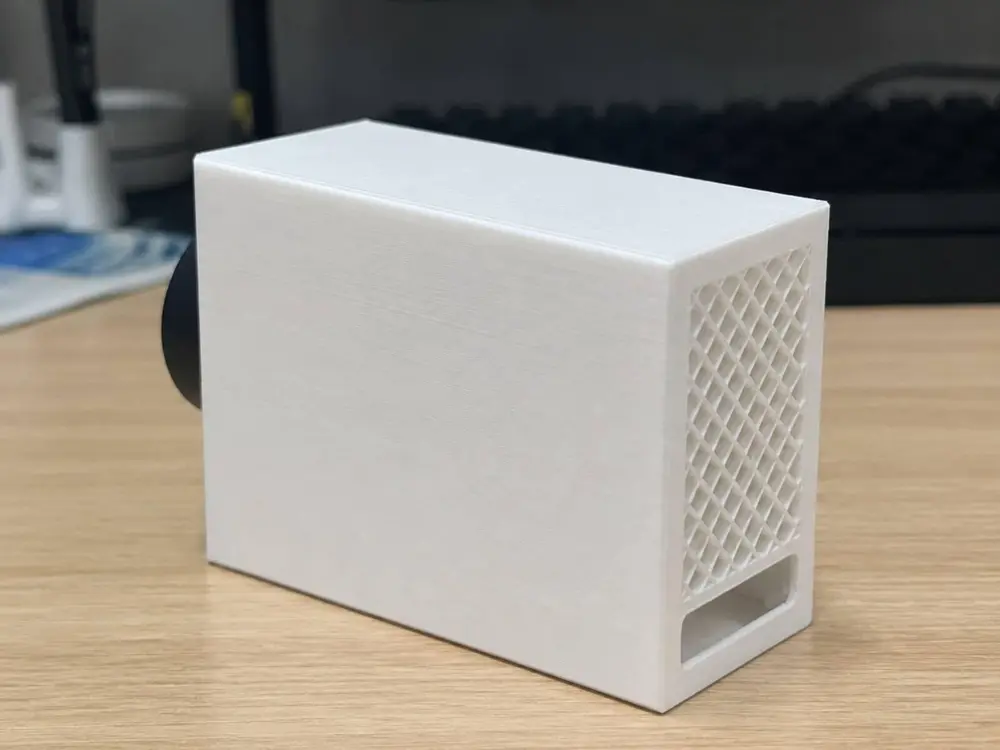

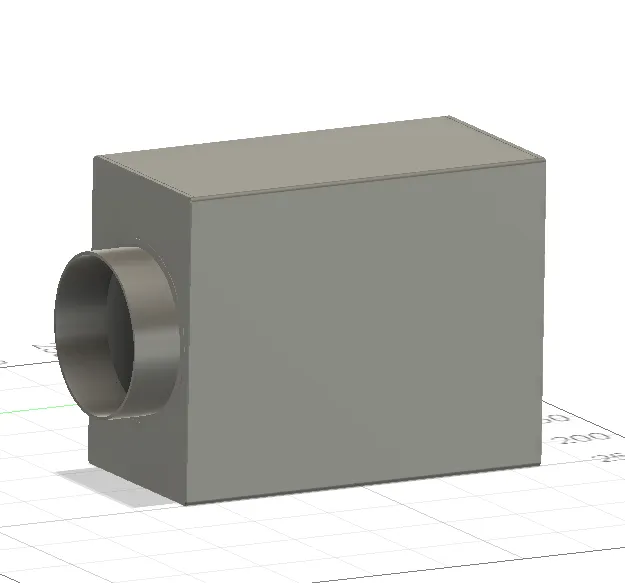

NAS机箱

左侧的进气管接空气净化器（使用100mm的铝箔管连接两端）。

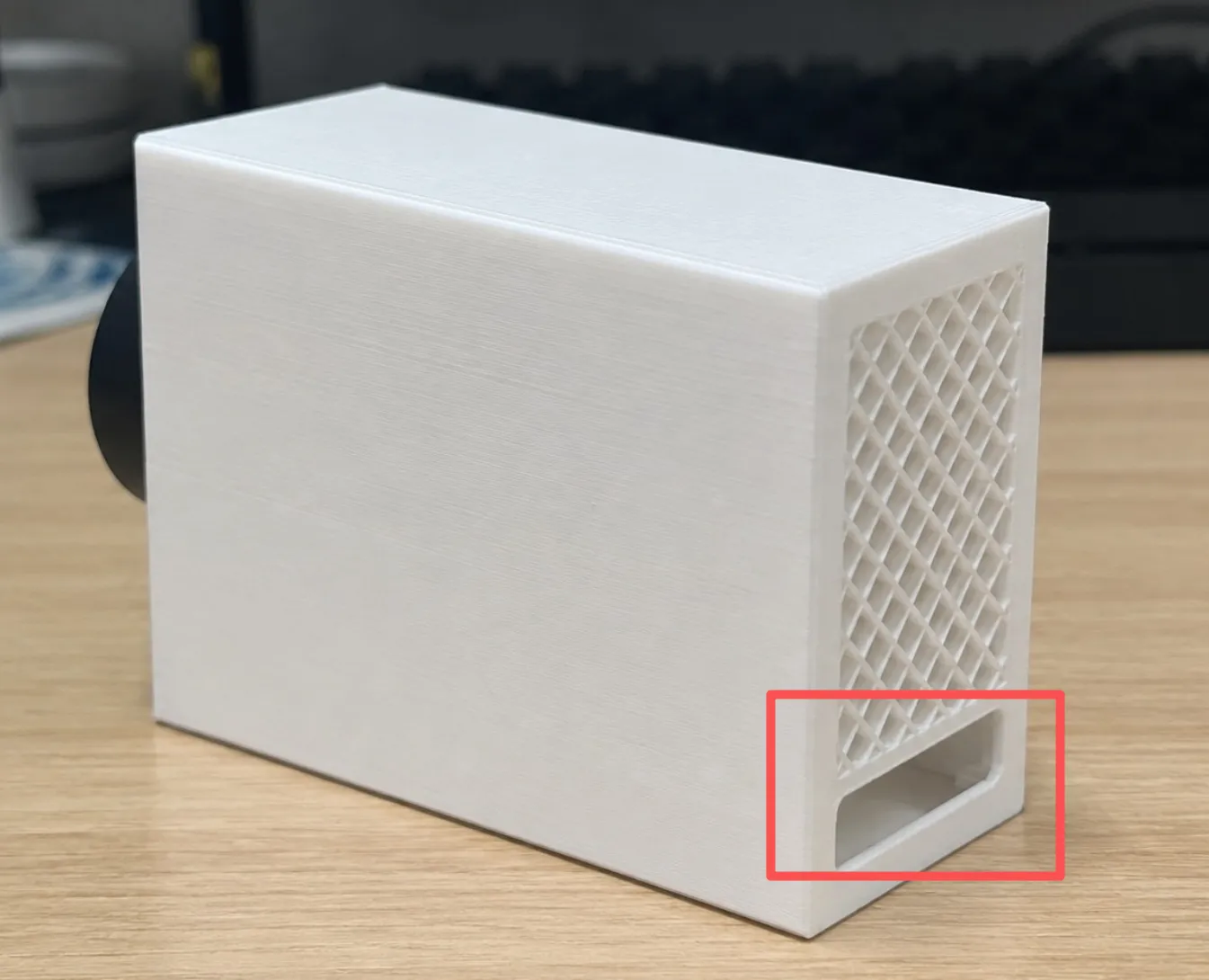

NAS的连接线（电源线、网线等）从矩形孔穿进去。因为这里是出风口，即使开孔大一些，蚊虫也不会飞进去。

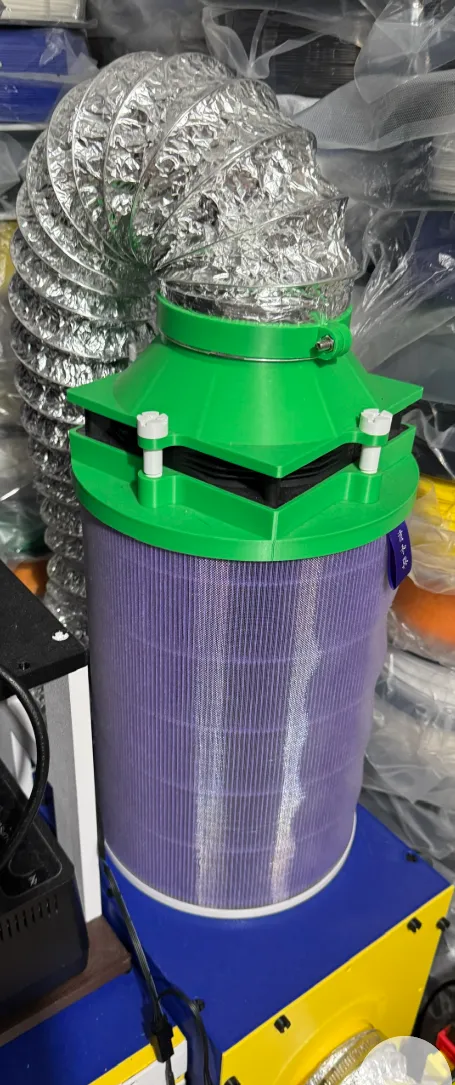

带有空气净化器的进风端

需要自行准备

1. 小米空气净化器1/2/2S/3/Pro或三方平替（外径20cm）。

2.一个14cm规格（长度和宽度14cm，高度2.5厘米）的机箱风扇和可调速电源。

3.100mm口径的铝箔管，长度根据净化器和nas机箱的距离自行选择，如果两者离得近，选1.5或2米的管长即可。

4.16枚直径6mm，高度3mm的圆形钕磁铁，8颗嵌入nas机箱，另外8颗分别嵌入前后挡板（前挡板4颗，后挡板4颗）。磁铁的公差要非常小（小于0.01），否则塞不进去。推荐买拓竹家的钕磁铁，如果你买三方磁铁公差偏大，可以自行修改模型（提供STEP可编辑文件）。

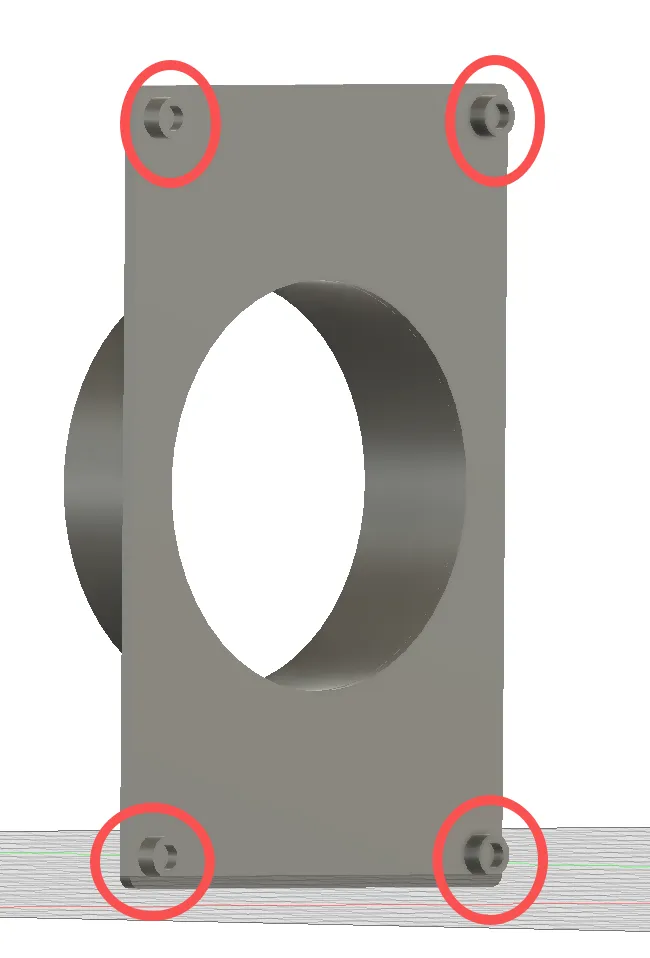

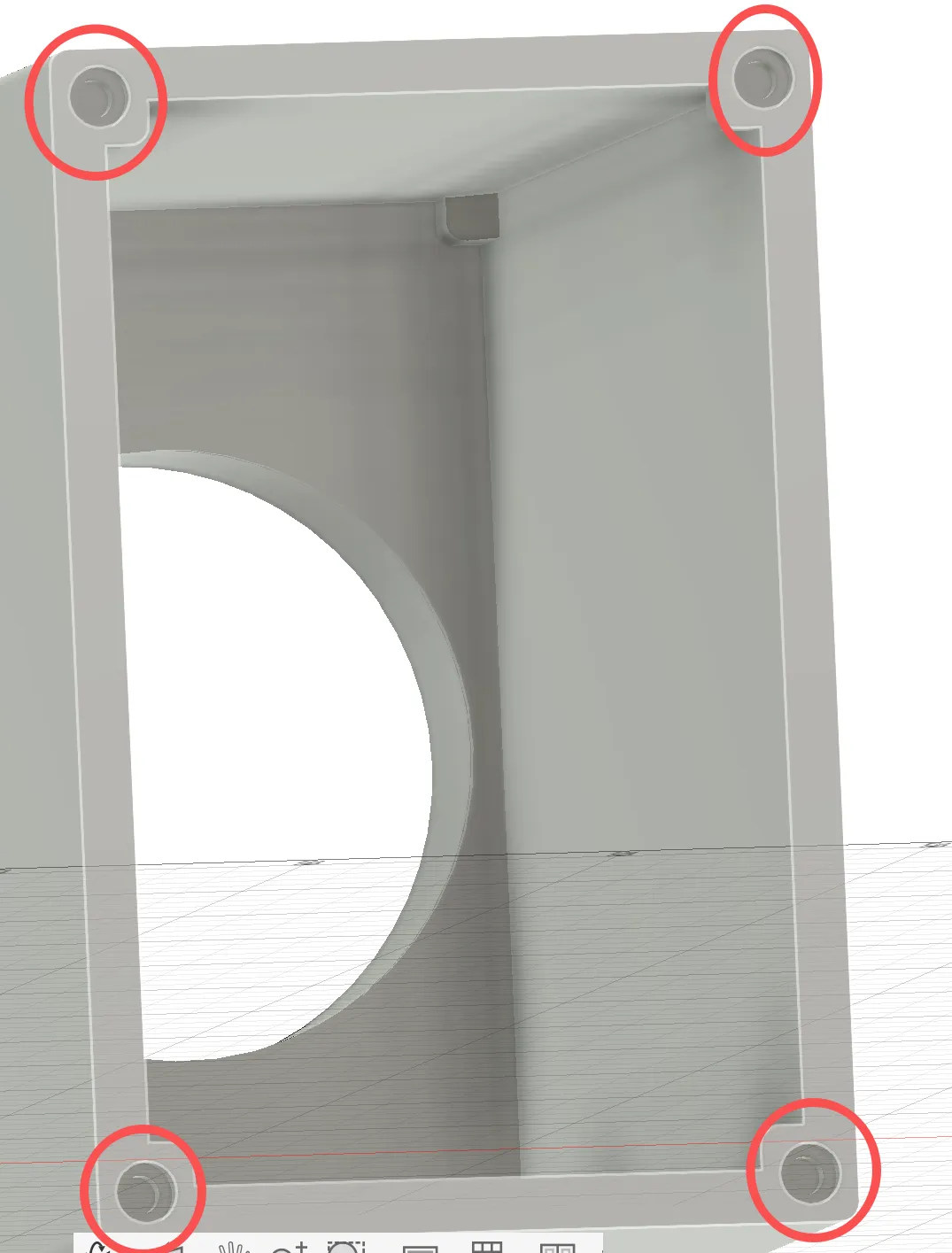

NAS机箱和后挡板磁铁的安装位置（仅展示一侧，另一侧类似）

其他

为了减少打印耗时，前挡板的网格线在切片软件中生成，切片前显示实物是正常的。

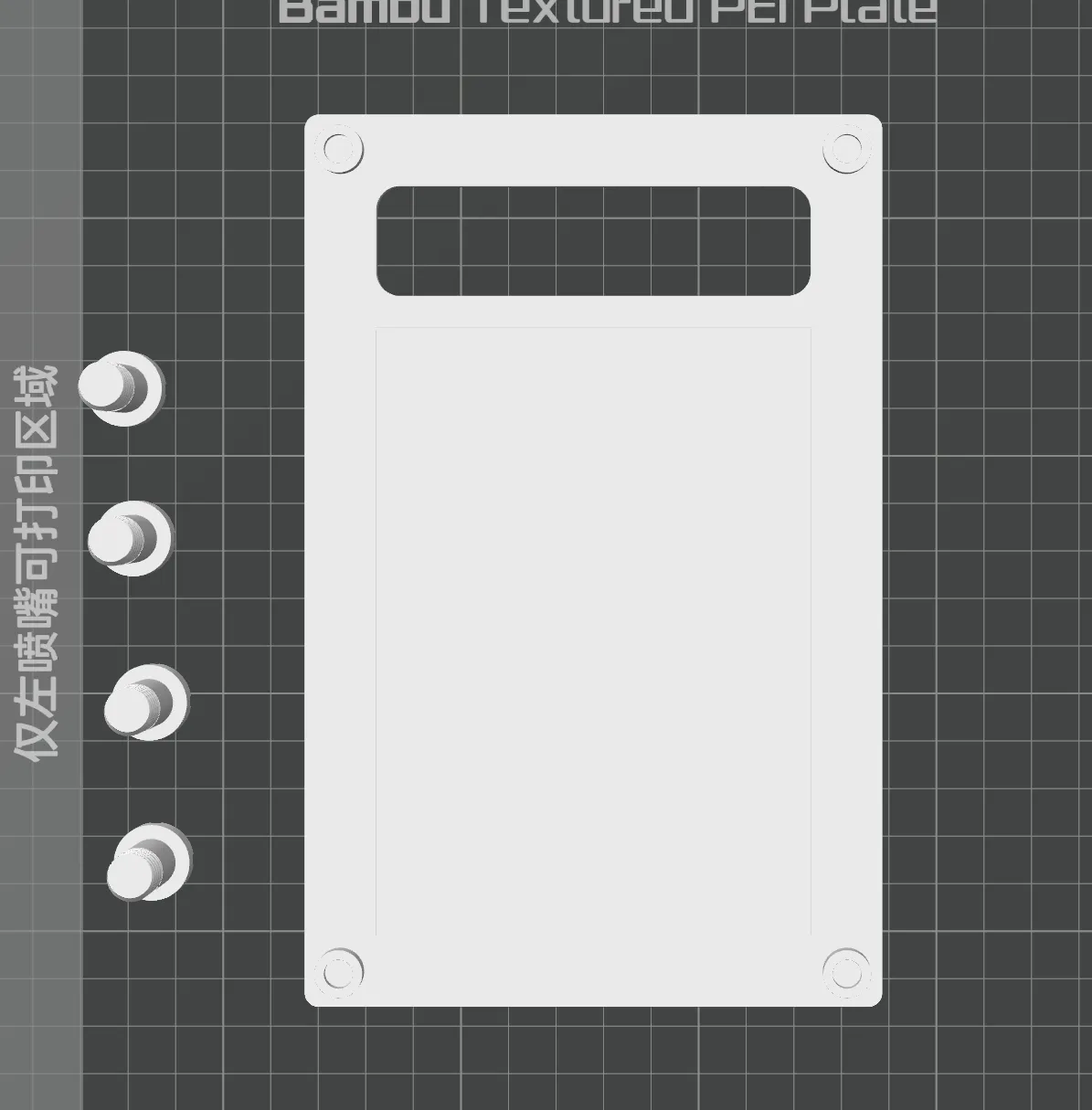

切片前

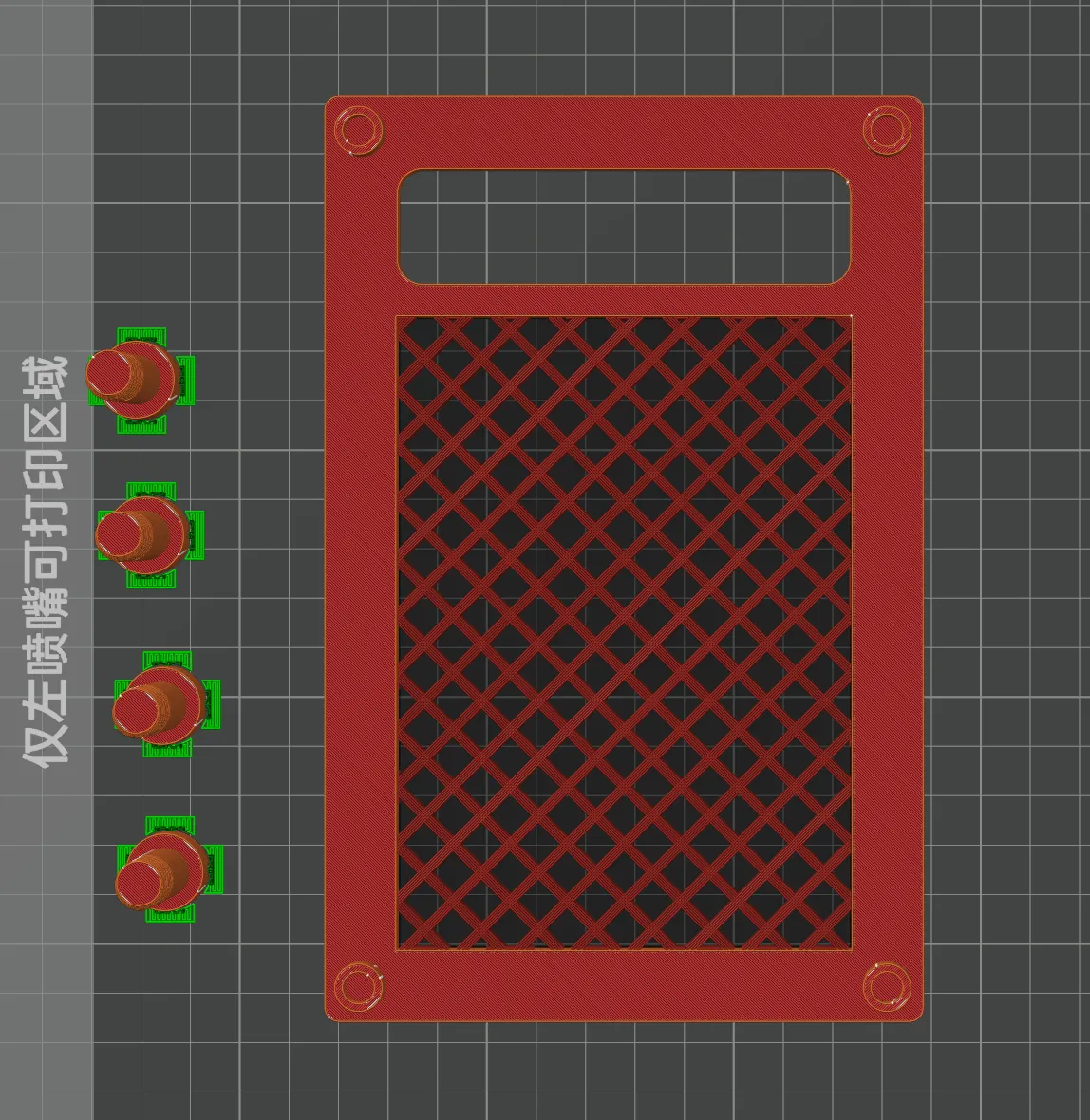

切片后
