废料盘改造收纳塔Waste Spools Storage Tower（R3D/彩多屋/品锐/天瑞等）

✍🏻️更新情况：

2026.1.10新增彩多屋耗材收纳盘、R3D耗材收纳盘。

2026.1.13新增新增料盘中柱链接部件、新增自定义标签。

2026.1.17 新增旋转底座、新增收纳盒参数化编辑、新增标签参数化编辑。

2026.1.19 新增PINRUI品锐料盘收纳盒、天瑞tinmorry耗材收纳盒。

持续更新中……感兴趣可收藏。

🥚设计理念：

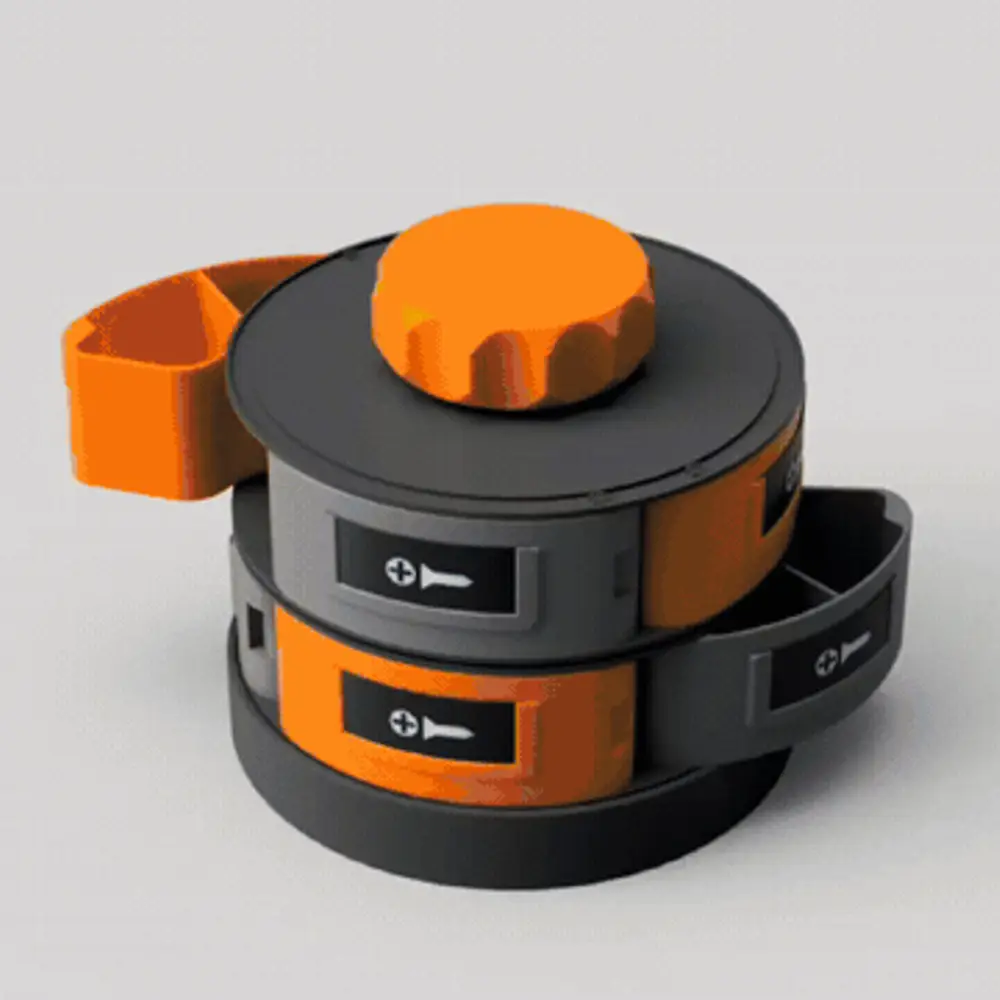

3D打印耗材用尽后，一些一体式料盘丢掉实在可惜，于是秉着废物利用的原则，我将其改造成为旋转收纳盒。但常用且合适的各类第三方耗材盘往往料盘尺寸（比如高度、中间孔洞等直径）参差不齐，而本人平时用的牌子很杂，如此一来，可适配尺寸以及后续堆叠收纳一体性成为主要要解决的问题。所以我以料盘为基本框架，建模了一款可参数化编辑尺寸、不同品牌料盘可实现相互堆叠，可以整体/单层旋转的料盘收纳塔。

注：①可拆卸料盘我认为不算废物，而纵维一体式料盘现在好像也基本弃用了，很长一段时间没买到，所以这里没有做纵维、拓竹等可拆卸料盘的收纳，加之可拆卸料盘我平时都不够用……。②料盘得是常规的对称（双数）轴孔系列，三等分（单数）款暂时不支持。

🐣模型特点：

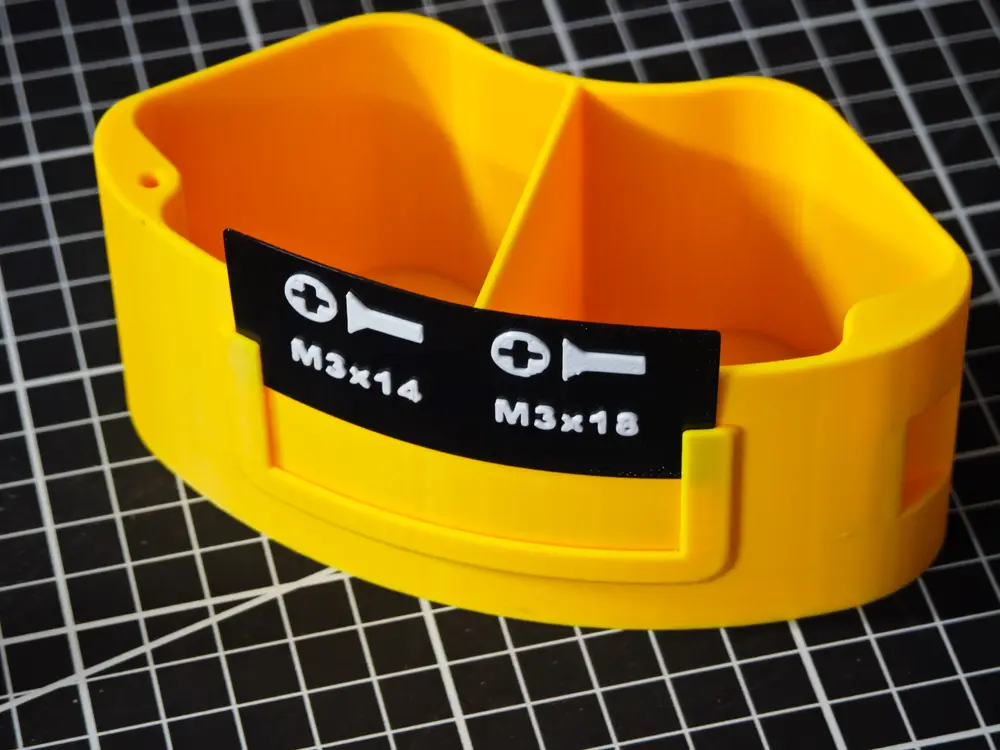

①大小物件收纳：收纳盒分为单格、双格版本。

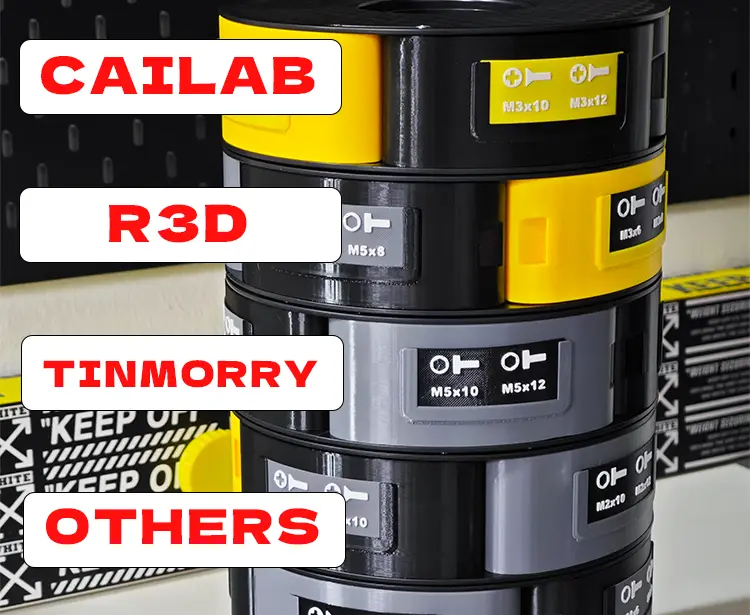

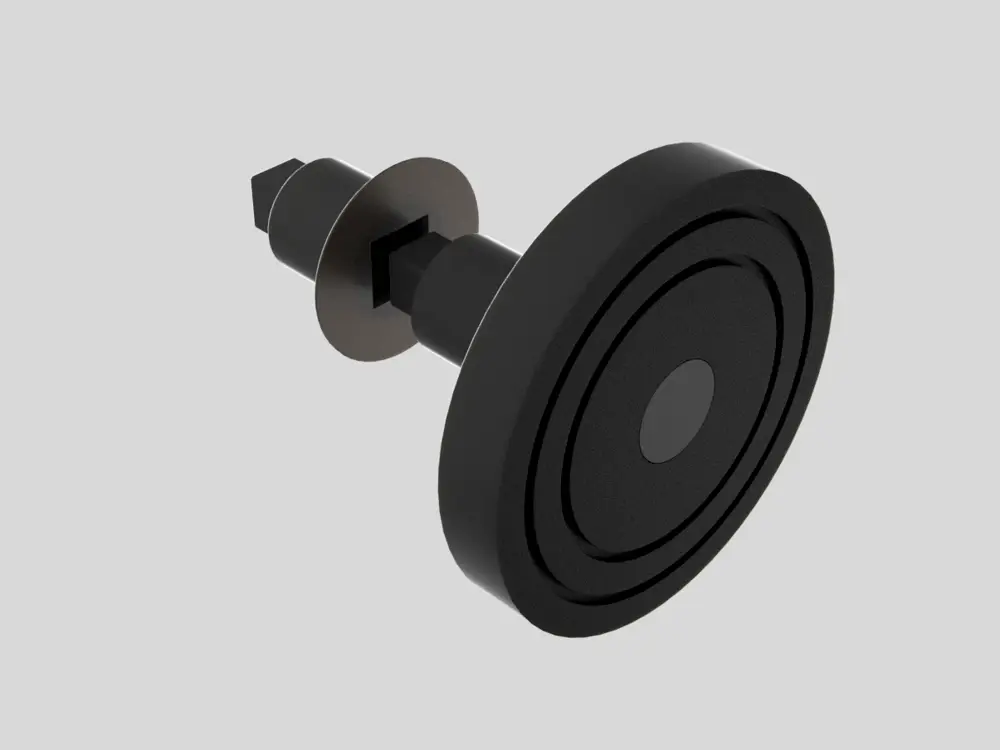

②异料盘堆叠+整体旋转+局部旋转：料盘中柱链接部件加上旋转底座，可以实现不同种类料盘之间的堆叠，同时实现整体旋转，这让平时找东西找起来更快，而这丝毫不影响他们各自的单层旋转。

③尺寸与内容定制化：料盘与标签均可以提供参数化编辑，用户可以自定义。

④防滑处理：底部凹槽可嵌入TPU/硅胶条，起到防滑作用。

⑤带把手凹槽：方便拉开收纳盒。

🐤模型说明：

• 打印前请测量并对照打印配置中料盘的几个重要尺寸（允许一定误差），防止品牌料盘尺寸有所更改，导致打印浪费。

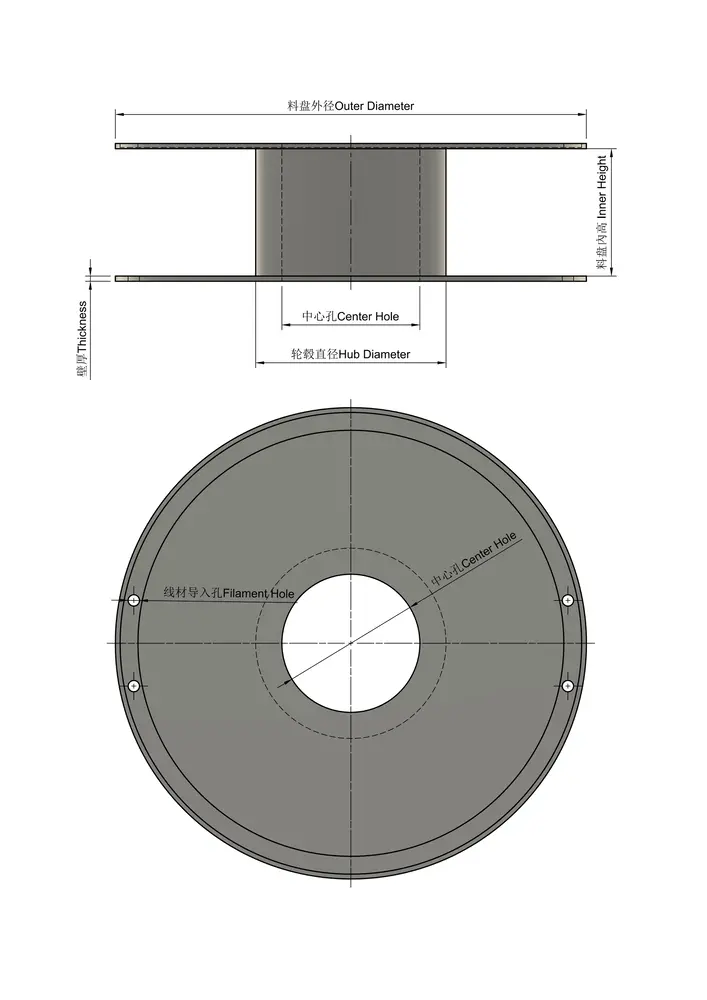

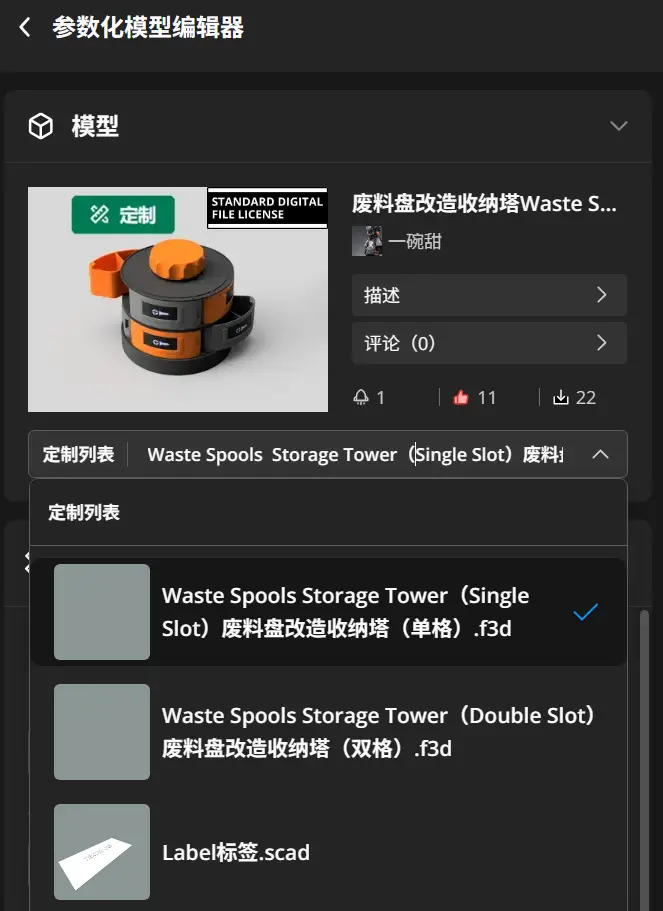

• 如果您想要制作其他我没有上传配置的料盘，我用fusion360和scad制作的参数化编辑模型，您需要手动测量以下数据（无需预留间隙，模型以做好间隙配合处理，请直接填入测量出的数据），请使用PC端设备跳转至参数化模型编辑器：
• 料盘外径Outer Diameter
• 轮毂直径Hub Diameter
• 料盘內高Inner Height
• 中心孔直径Center Hole Diameter
• 料盘壁厚Thickness

这样您就能获得完全适配的的收纳盒和中柱链接件（注：目前该参数化设置只适合1KG左右的料盘，适用90%以上的料盘。如果是比较常见的品牌，您也可以留言告诉我相关尺寸。），后续再自行导入Anycubic Slicer Next中即可打印。

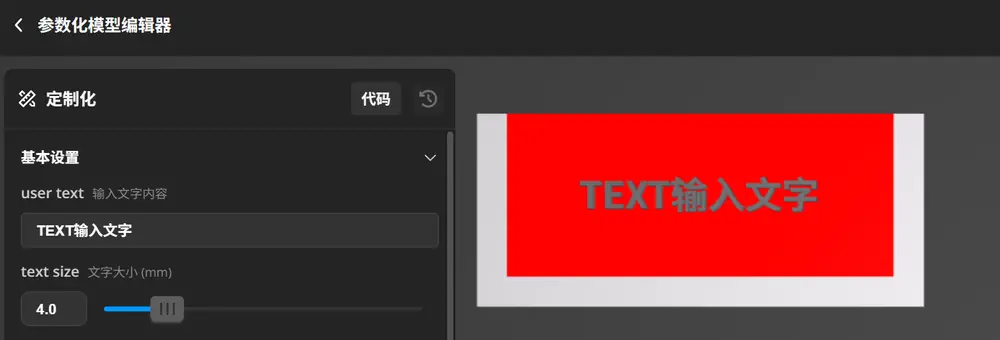

• 标签纸参数化编辑，标签槽大小统一，标签尺寸通用，红色区域为文字范围，请不要超过该范围。

🐥组装说明：

• 收纳盒模型与料盘组装需要用到M3平头（自攻）螺丝（这是我认为最为稳固的方法），螺纹长度10mm以上，M3*12—M3*25，一层4格上下共需8颗；如果料盘孔洞较大，也可以用M4螺丝。

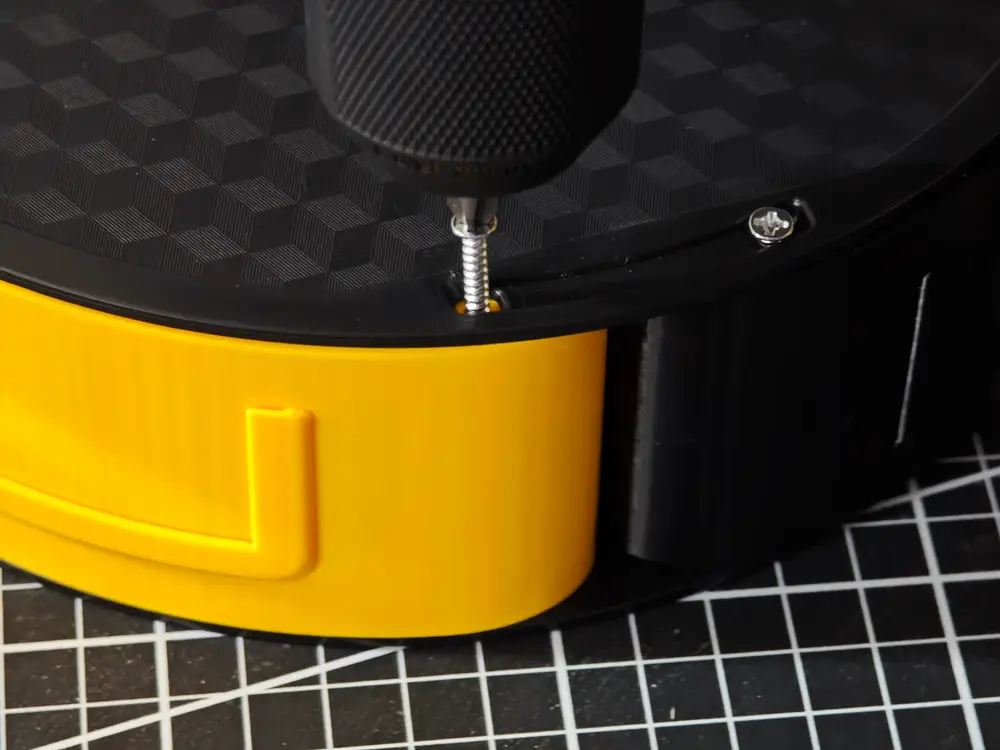

将螺丝对准料盘与收纳盒孔洞，拧下（可以手动拧，用电动螺丝刀会更省力）

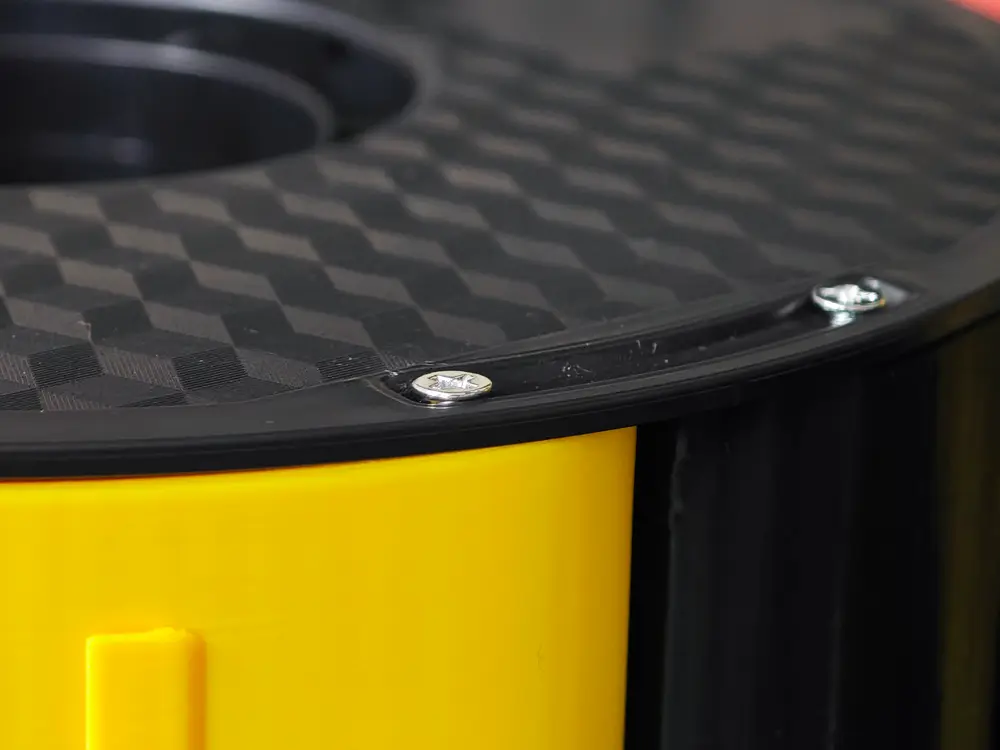

将平头螺丝拧至与料盘面平齐即可（如果想更紧些，即向下拧一点，请根据需要自行调节松紧）

插入标签
